EMV-geschützte 19“-Racks, Einschübe, Baugruppenträger und Sonder-Gehäuse für die Industrie

Entwickelt für Prüflabore, Maschinen- und Anlagenbau sowie Anwendungen in der Mess-, Automotive- und Medizintechnik. Ebenso für industrielle Anwendungen, in denen EMV-Einflüsse sicher beherrscht werden müssen.

Mit steigender Leistungselektronik, höherer Packungsdichte und steileren Signalflanken wächst die elektromagnetische Beeinflussung in industriellen Elektroniksystemen.

Typische Folgen:

instabile Kommunikation
Messwertstreuungen
sporadische Systemfehler
Probleme bei EMV-Prüfungen

apra entwickelt und produziert EMV-optimierte 19″-Racks, Baugruppenträger, Einschübe und kundenspezifische Gehäuse, die eine definierte elektromagnetische Systemumgebung schaffen mit nachweisbarer Schirmdämpfung.

Ihr EMV-Projekt besprechen

Technische Unterlagen anfordern

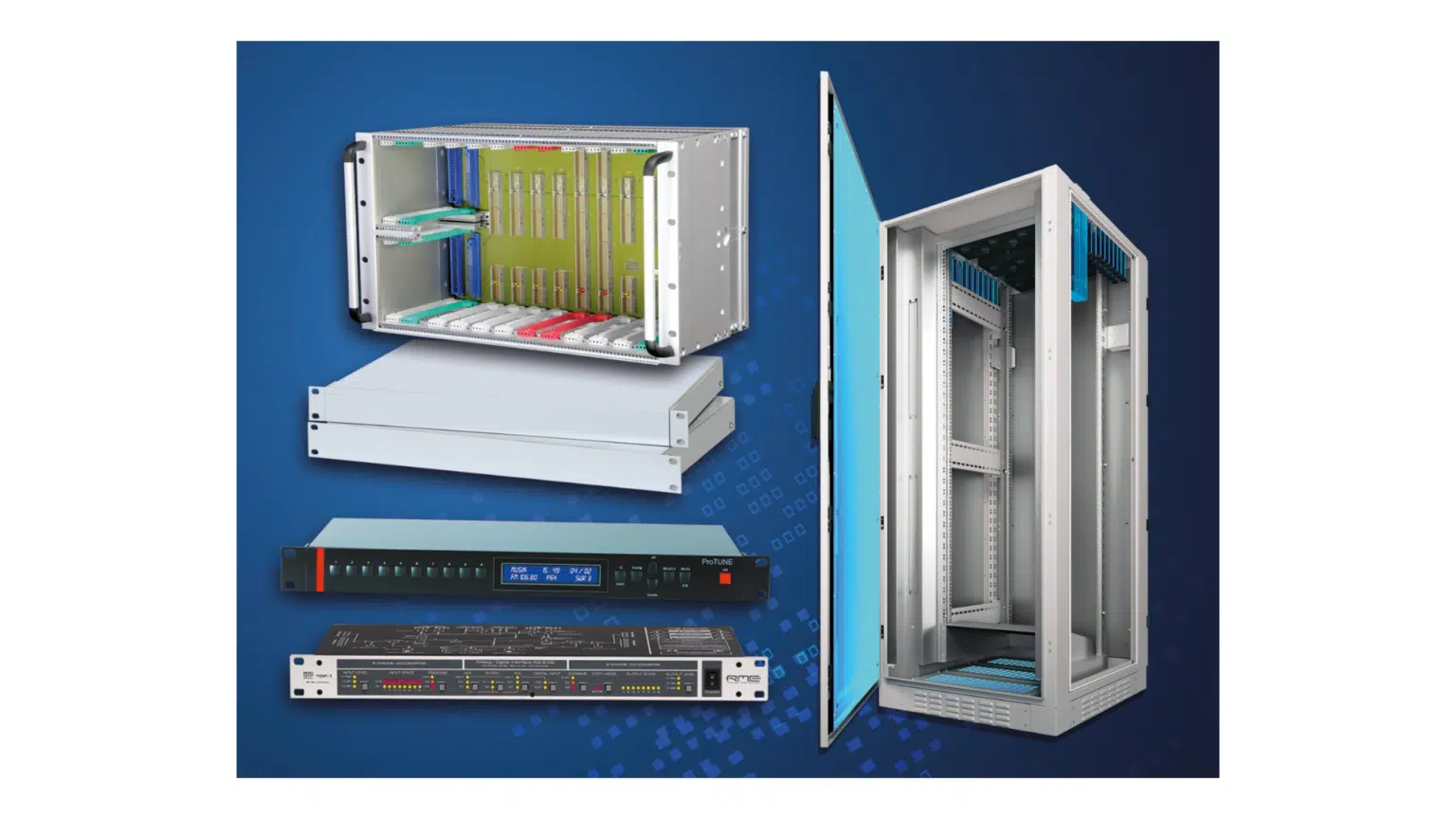

EMV-optimierte 19″-Racks, Einschübe und Gehäuse für Industrieanwendungen, entwickelt für Prüflabore, Maschinenbau und Medizintechnik zur Reduzierung elektromagnetischer Störungen

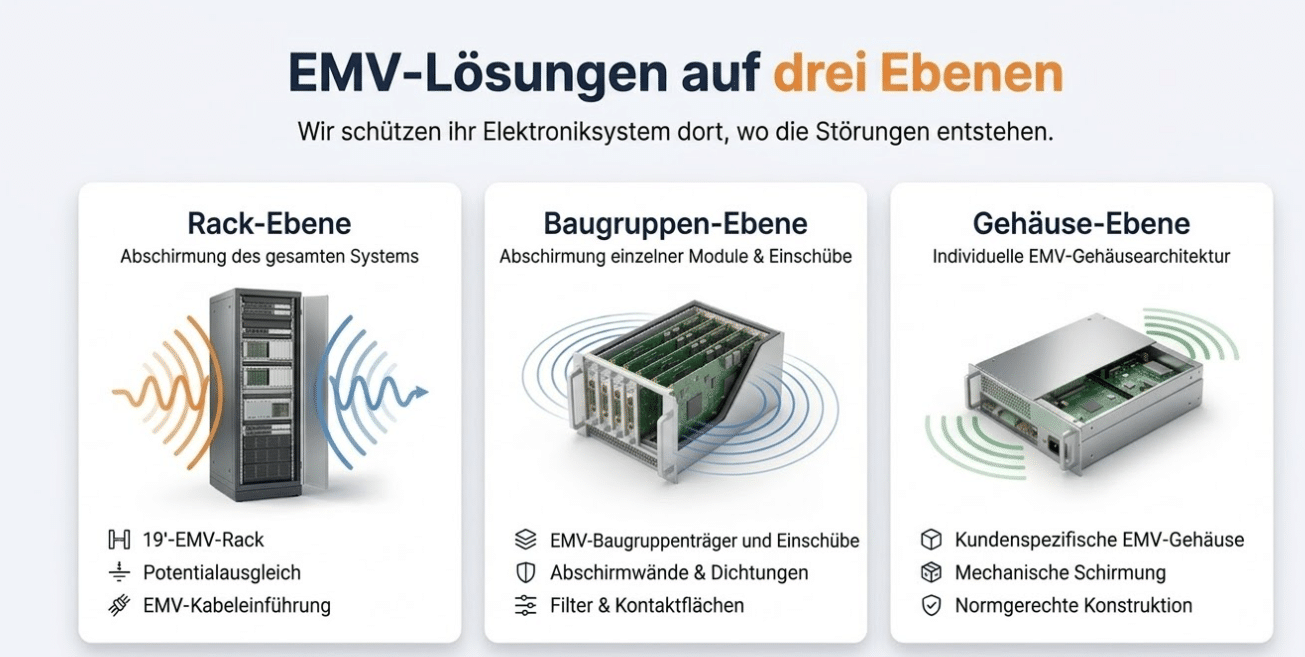

Darstellung von EMV-Lösungen auf drei Ebenen: Rack-, Baugruppen- und Gehäuseebene zur Reduzierung von Störungen und Sicherstellung elektromagnetischer Stabilität in industriellen Systemen. EMV-optimierte 19″-Racks und Gehäuse

Warum EMV in der Industrie zur Systemfrage wird

Moderne Industrieelektronik kombiniert:

hohe Leistungsdichte
schnelle Industrial-Ethernet- und Bussysteme
eng integrierte Baugruppen
gemeinsame 19″-Rackplattformen

Dadurch steigen:

leitungsgebundene Störungen
kapazitive und induktive Kopplungen
Wechselwirkungen zwischen Baugruppen

EMV ist daher nicht nur Elektronikdesign sondern Systemarchitektur.

Darstellung von EMV-Störungen im 19″-System durch leitungsgebundene, kapazitive und induktive Kopplung sowie hochfrequente Abstrahlung und deren Einfluss auf die Schirmwirkung. EMV-optimierte 19″-Racks und Gehäuse

Wie EMV-Störungen im 19″-System entstehen

In einem EMV-Rack oder EMV-Gehäuse können Störungen übertragen werden durch:

leitungsgebundene Störungen
kapazitive Kopplung
induktive Kopplung
hochfrequente Abstrahlung

Neben der Elektronik beeinflussen vor allem:

leitfähige Struktur
Kontaktierung und Übergänge
EMV-Kabeleinführung
Potentialausgleich

die tatsächliche Schirmwirkung.

EMV-Projekt besprechen

Übersicht zur Einordnung typischer EMV-Projektsituationen und passender Lösungsebenen von Rack über Baugruppen bis hin zu kundenspezifischen Gehäusen. EMV-optimierte 19″-Racks und Gehäuse

Welche EMV-Lösung ist für Ihr Projekt sinnvoll?

EMV-Probleme entstehen häufig auf unterschiedlichen Ebenen eines Elektroniksystems.
Entscheidend ist, wo die elektromagnetische Beeinflussung entsteht und wie stark das Gesamtsystem betroffen ist.

EMV-Lösung gemeinsam einordnen

Nachweisbare Schirmdämpfung unserer EMV-optimierten 19″-Racks und Gehäuse

Nachweisbare Schirmdämpfung unserer EMV-Racklösungen

Die Abschirmwirkung unserer EMV-Rack- und Baugruppenlösungen ist messtechnisch dokumentiert:

EMV-Rack

geprüft im Bereich 100 kHz – 1 GHz
deutliche Reduzierung elektromagnetischer Feldstärken

Technische EMV-Daten anfordern

Symbolische Darstellung von EMV-Normen und Prüfung: Waage über Laptop steht für normgerechte Bewertung von Emission und Störfestigkeit in industriellen Elektroniksystemen.

EMV-Normen im Industriebereich

Industrielle Elektroniksysteme müssen Emission und Störfestigkeit nachweisen.

Typische Referenznormen:

EN / IEC 61000-6-2 – Störfestigkeit
EN / IEC 61000-6-4 – Störaussendung

Die Prüfung erfolgt am Gesamtsystem.
EMV-Racks und EMV-Gehäuse ersetzen keine EMV-gerechte Elektronikentwicklung, können jedoch die Einhaltung normativer Anforderungen wesentlich unterstützen.
Planen Sie eine EMV-Prüfung oder stehen Sie vor einer CE-Bewertung?
Eine frühzeitige Abstimmung der mechanischen Systemplattform kann helfen, Risiken im späteren Prüfprozess zu reduzieren.

EMV-Systemarchitektur im Hinblick auf Normanforderungen abstimmen

Leiterplatte mit Mikrochip als Symbol für EMV-Systemarchitektur und das Zusammenspiel von Mechanik, Kontaktierung und Integration in elektronischen Systemen.

EMV ist eine Systementscheidung

Ob EMV-Rack, EMV-Baugruppenträger oder kundenspezifisches EMV-Gehäuse die elektromagnetische Stabilität entsteht durch das Zusammenspiel von:

Mechanik
Kontaktierung
Kabeleinführung
Integration

apra betrachtet Rackstruktur, Baugruppenmechanik und Gehäusearchitektur ganzheitlich. Von der Standardlösung bis zur Sonderkonstruktion.

Symbolische Darstellung von Cyber- und EMV-Sicherheit: Schutzschild in digitaler Netzwerkstruktur steht für stabile elektromagnetische Systemumgebungen in Industrieanwendungen.

Ihr Projekt im Fokus

Sie entwickeln:

eine neue Elektronikplattform
einen Prüfstand
ein Automatisierungssystem
eine energie- oder infrastrukturelle Anwendung

und benötigen eine stabile elektromagnetische Systemumgebung?
Dann ist eine frühzeitige Abstimmung der Systemarchitektur sinnvoll.
