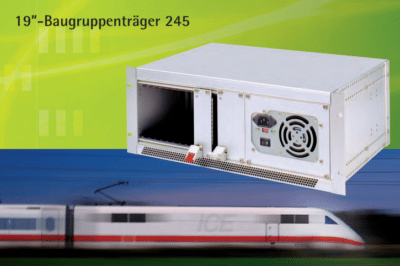

apra-norm bietet mit der 245er Serie ein sehr flexibles 19“-Baugruppenträgersystem. Vordefinierte Rahmen werden als Bausatz für verschiedene Anwendungsbereiche sowie in unterschiedlichen Höhen, Breiten und Tiefen angeboten. Diese vordefinierten Rahmen können über ein sehr umfangreiches Zubehörsortiment bis zu einer beliebigen Ausbaustufe ergänzt werden. In der individuellen Konfiguration können alle verfügbaren Bauteile zu einem kundenspezifischen Baugruppenträger zusammengestellt werden.  Es ermöglicht beispielsweise den Ausbau für Anwendungen mit einem hohen EMV-Schutzbedarf und / oder einen Ausbau für höhere mechanische Ansprüche.

Sollten Sie spezielle Anforderungen an ein System haben, welche nicht über die verfügbaren Katalogteile realisiert werden können, steht Ihnen unser Entwicklungsteam gerne zur Verfügung.

Kundenspezifisch zu denken ist unser Tagesgeschäft – also alles roger mit Baugruppenträgern von apra-norm!

Baugruppenträger von apra-norm flexibel und konfigurierbar

NEU bei apra-norm: Montageset zur Integration von 19“-Baugruppenträgern in 19“-Universaleinschüben.

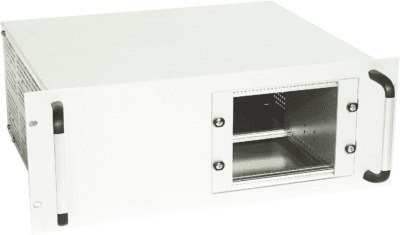

Das neue Montageset für den Einbau eines 19“-Baugruppenträgers in einen 19“-Universaleinschub. Dies ermöglicht die unkomplizierte Kombination von nicht genormten Einbauteilen mit Leiterplatten im Europakartenformat, Steckblöcken und 19“-Kassetten. Das Montageset besteht aus einer Frontplatte 4HE mit einem entsprechenden Durchbruch und zwei Montagewinkel, an denen ein Baugruppenträger 3HE, 28TE montiert werden kann. Dazu können Einschubteile in 4HE von T=260 mm bis T=560 mm kombiniert werden. Die passenden Baugruppenträger stehen in Tiefen von 176 mm bis 296 mm zur Verfügung.

Montageset BGT

Bewährt bei apra-norm

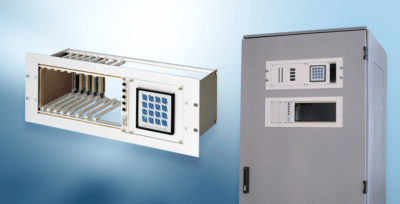

Besteht die Anforderung, dass 19“-Steckbaugruppen (Leiterplatten, Steckblöcke und Kassetten) von außen zugänglich sein müssen, um Elemente bedienen oder Informationen ablesen zu können, so bietet die apra-norm Elektromechanik GmbH ebenfalls eine geeignete Lösung. Der Einbaurahmen kann von außen in eine Schranktür, in ein Gehäuse oder in ein Pult eingebaut werden. Damit können dann alle folgenden Steckbaugruppen zugänglich (z.B. zur Bedienung) oder sichtbar (z. B. für ablesbare Anzeigen) angebracht werden.

Einbaurahmen für Steckbaugruppen
