19"-Hutschienenhalter 3 HE

Der 19“-Hutschienenhalter mit einer Höhe von 3 HE dient der vertieften Aufnahme von Hutschienengehäusen im Bereich der 19“-Ebene von Gehäusen, Gestellen oder Schränken. Durch seine stabile und teils geschlossene Bauform bietet er den optimalen Schutz zur Montage von Kleingehäusen mit Elektronikkomponenten. Eine integrierte Kabelabfangung und Zugentlastung über eine Kabelbinderleiste an der Rückseite ermöglicht ein strukturiertes Kabelmanagement. Die optional erhältliche Frontabdeckung dient als Berührungsschutz und lässt einen allseitigen Verschluss des 19″-Hutschienenhalters zu.

Als Erweiterung ist der Hutschienenhalter auch für Sicherungsautomaten erhältlich.
Weitere Infos: siehe Datenblatt “19”-Hutschienenhalter 3 HE für Sicherungsautomaten”

Highlights

  • stabile, teils geschlossene Bauform für optimalen Schutz
  • strukturiertes Kabelmanagement durch Kabelbinderleiste an der Rückseite
  • optional erhältliche Frontabdeckung
  • standardmäßig bestückt mit Hutschiene TS 35/7,5 B = 425 mm
  • andere Hutschienentypen, Einbaubreiten / -höhen / -tiefen auf Anfrage möglich
  • spezielle Ausführung für Sicherungsautomaten erhältlich
  • Lieferung erfolgt unmontiert

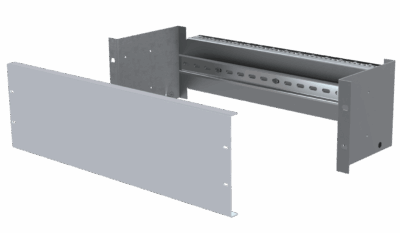

Hier sehen Sie den Aufbau des 19″-Hutschienenhalters in einer anschaulichen Animation:

Abdeckung (Berührungsschutz)

Berührungsschutz für 19

*Seitliche Laschen können zur Montage der Abdeckung in zwei verschiedenen Positionen von Hand aufgebogen werden

Abmessungen des Hutschienenhalters
