19"-Baugruppenträger 3 HE

Der 19″-Baugruppenträger 3 HE besitzt die ideale Größe zur Aufnahme der meisten steckbaren Baugruppen. Insbesondere die Montage erweist sich als schnell und einfach, da nur zwei Schrauben pro Modulschiene benötigt werden. Darüber hinaus stehen verschiedene Aufbauvarianten zur Verfügung:

  • für Steckverbinder
  • für BUS-Platine
  • für Ein-/Aushebegriff und BUS-Platine (CompactPCI)
  • zur Wandmontage

Zudem sind alle Varianten auch als EMV-Basisaufbau erhältlich. Die Basisbausätze lassen sich mit unserem umfangreichen Zubehörprogramm individuell erweitern.

Die Auslieferung der 19″-Baugruppenträger 3 HE erfolgt standardmäßig unmontiert, als Bausatz.

Highlights

  • Bausatz mit einem großen Zubehörprogramm
  • in verschiedenen Aufbauvarianten verfügbar
  • als EMV-Basisvariante erhältlich
  • schnelle und einfache Montage
  • Tiefenschritte in t=10 mm
  • auf Wunsch komplett montiert und vorverdrahtet
  • für steckbare Baugruppen nach IEC 60297-3-101/-102/-103 und IEEE 1101.10/1101.11

Die nachfolgende Animation zeigt den Aufbau des Baugruppenträgers:

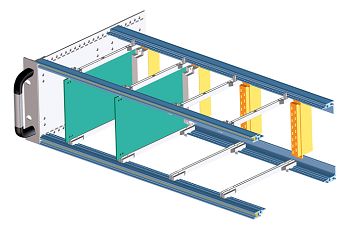

Aufbauvariante für Steckverbinder nach EN 60603-2

Abbildung des 19
vorne
Standard-Modulschienen 241-022
Gewindeleisten M 2,5
hinten
schmale Modulschienen 241-019 mit integrierten Montageschienen für Steckverbindungen nach IEC 60603-2



Aufbauvariante für BUS-Platine

Abbildung des 19
vorne
Standard-Modulschienen 241-022
Gewindeleisten M 2,5
hinten
BUS-Modulschienen 241-013
Gewindeleisten M 2,5



Aufbauvariante für Ein-/Aushebegriff und BUS-Platine (CompactPCI)

Abbildung des 19
vorne
Standard-Modulschienen 241-022
Standard-Modulschienen 241-049 mit 10 mm Dach für Ein-/Aushebegriff
Gewindeleisten M 2,5
hinten
BUS-Modulschienen 241-013
Gewindeleisten M 2,5
